生まれたばかりの小さなフラクシが、広く光の領域を網羅できるのには理由があります。
フラクシの持つテクノロジーとその結晶である製品を紹介します。
Makigumo

テクノロジー

フラクシは理化学研究所・テラフォトニクス研究チームにおける長年の研究成果である、THz波の発生と応用に関する高度な知識と経験に加え、これを支えるコヒーレント光に関する高度な技術、さらにそれらを実際に運用するための要素技術を蓄積。紫外からTHz波にいたる広い波長域にわたって、信頼性の高い製品を提供するためのバックボーンを形成しています。

1 体系化された先端THz波技術

   単色THz波発生技術(THzパラメトリック発振器、和周波・差周波発生)
   THz波検出
   分光・イメージング技術
   THz波用特殊材料技術(透過材料、非線形結晶)

2 THz波の優位性を押し上げるレーザー技術

   固体・ファイバレーザーハイブリッド
   非線形波長変換技術
   レーザー材料

3 システム化・実用化技術

   エレクトロニクス、制御
   完全に「光」を理解したメカニクス
   光源安定化
   環境への対応

製品とサービス

 注入同期THz波パラメトリック発生器(is-TPG)

概要

パラメトリック発生器は非線形光学結晶を用いて励起レーザー光からスペクトル輝度の高い任意の波長(光周波数)の電磁波を取り出す装置です。

フラクシのis-TPGは単一周波数で発振するレーザーにより非線形光学結晶を励起し、同じく単一周波数のアイドラー光を注入同期(is)することにより、きわめて単色性に優れたTHz波を発生します。

11/23 News
TPGがバージョンアップ!
小型化、高出力化開発を実施中

仕様

光周波数同調方式:シード光波長制御
周波数領域:0.4 - 3.0 THz
    (励起エネルギー25mJ時参考)
ヘッド寸法:1400 x 600 x 300 mm, 100 kg
    (励起レーザー込みの場合)



※ 本製品は独立行政法人理化学研究所の研究成果の実施許諾を受けています。

SORRY NO IMAGE

 THz波パラメトリック発振器(TPO)

概要

パラメトリック発振器はTPGの心臓部である非線形光学結晶を共振器の内部に設置し、インジェクションすることなく任意の周波数を持つTHz波を効率よく取り出す装置です。

フラクシのTPOは共振器をリング型とした上に、可動ミラーを共振器内の最適なピボットに設置した構造をしています。このミラーを外部から制御することにより単色THz光を高速にチューニングすることができます。

また励起レーザーとの一体化も容易で、汎用の周波数可変光源としてコンパクトにまとまっています。フラクシのLD励起レーザーなら、TPO出力も安定。ランプ交換の手間もありません。

仕様

光周波数同調方式:角度位相整合
周波数範囲:1.0 - 2.8 THz
    (励起エネルギー20mJ時参考値)
ヘッド寸法:
 230 x 230 x 130 mm, 15 kg(TPO単体)
 400 x 500 x 200 mm, 25 kg(YAG一体)

→ PDFカタログ (rev2) ダウンロード

※ 本製品は独立行政法人理化学研究所の研究成果の実施許諾を受けています。

THz parametric oscillator

 LD励起YAGレーザー

概要

TPOの励起用レーザーは、単体でも魅力的です。LD励起レーザーであるにもかかわらず、高いパルスエネルギーを取り出せます。

市販のLD励起レーザーではちょっと足りないけれど、もうランプは使いたくない。そんな用途に、ランプ励起レーザーのコストでLD励起の安定性を提供いたします。

2012. 1. 15 News!

YAGレーザーは全体のブラッシュアップを実施中。2012年4月、より安定性を増した最新版を発表予定です。

仕様

方式:QCW-LD励起パルスNd:YAGレーザー
発振波長:1064 nm
繰り返し周波数:シングルショット〜100 Hz
パルスエネルギー:20 mJ
パルス幅:25 ns
ヘッド寸法:350 x 180 x 160 mm, 8 kg

LD-pump YAG

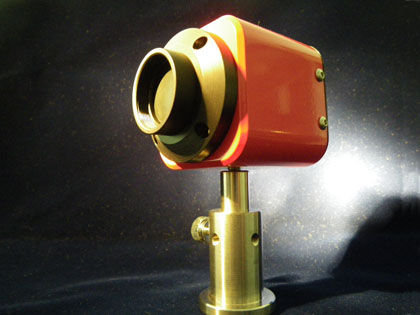

 NEW! 高速・高感度パイロ検出器

ボロメータの高いオペレーションコスト、サイズや重さ、取り扱いのしづらさを一気に解消します。

高周波テラヘルツを中心にワイドレンジの感度を持つPYD-1に加え、1THz周辺の感度を大幅に増強した低周波バージョン、PYD-2をリリース。用途に応じて選べます。


主な特徴

・室温動作
・ボロメータに迫る高速性
・ボロメータと同程度の高感度(再検証実施中)
・小型(想定サイズ:80 x 80 x 35 mm3以内)
・オールインワンパッケージ。BNCコネクタからそのままオシロスコープにつないで即測定できます。

暫定版のチラシを用意いたしました。 → パイロ検出器brochureダウンロード

素子の窓材はオプション設定できます。発注時に窓なし、窓アリをお申し付けください。また筐体に容易に脱着できる、以下の外部オプションを用意しています。

・各種フィルター(*)
・アイリス
・遮光鏡筒
・シャッター
・専用超小型、高機能モニタースコープ

* 素材はTsurupica、PTFE、黒ポリエチレン、シリコン、ゲルマニウムなどから自由に組み合わせ可能です。お客様ご指定の材料を適用することもできます。

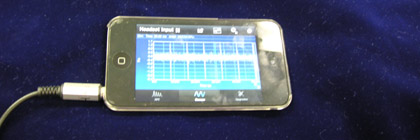

※ モニタースコープ(オプション)

右の写真のように、Pyracanthの波形を簡単に確認できるポータブルモニターです。ソフトウェアはユーザーがダウンロードいただくことにより使用可能となります。

ipod

 レーザーの改造・修理

レーザーは高価な装置。何度も買い替えるのは大変です。

今お手元にあるレーザーを利用して改造ができれば、コストを抑えて高いパフォーマンスを得られるかもしれません。壊れたと思っていたレーザーも、一部の部品を入れ替えるだけで復活するかも知れません。出力が落ちたレーザーは、実は単なる調整不足のため、本来のパフォーマンスを発揮していないだけかも知れません。

・発振しなくなったレーザーを再度使えるようにしたい
・赤外レーザーから可視や紫外光を発生させたい
・レーザーの導光光学系をファイバに変えたい

卓越したレーザーの知識と経験で、高価な資産であるレーザーを有効活用できるようにリファービッシュ・改造をいたします。基本デザイン、機械・電気設計、製作、評価まで全てをパッケージできます。

改造や修理にはマニュアルがありません。ケースバイケースとなるため、お客様のご意向を伺い、装置の現状を確認した後で可能・不可能の判断、見積もりとなります。

iroiro

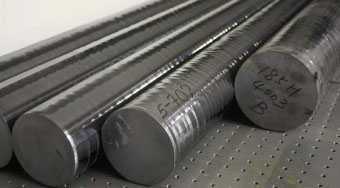

 高抵抗率シリコン材料および光学素子

概要

赤外〜テラヘルツの優れた透過材料であるシリコンですが、

・ドーピングをせず真性半導体とする
・シリコン高純度化

を行うことにより、不要な吸収を極限まで低減し、理想的なシリコンの特性に近づけられます。純度は体積抵抗率の高さで示されます。

フラクシではノンドープシリコンで最高級グレードの20kΩcm以上の材料を常に一定量以上確保しております。国内の加工パートナーとの連携によってお客様の要望にスピーディに対応いたします。
厚み50um以下のウェハも加工可能です。

単価は形状、サイズ、数量によって大きく変化します。

仕様

抵抗率:1kΩcm以上(ノーマルグレード)
    5kΩcm以上(THzグレード)
    20kΩcm以上(スーパーグレード)

※ 現在標準的にはスーパーグレードのみを取り扱っております。


対応加工サイズ:直径100mm、長さ50mm以上
加工形状:任意
ウィンドウ、レンズ、ライトアングルプリズム、ATRプリズム、超半球レンズなどに対応できます。
標準的なウェハ(2~4インチ、0.28~0.5mm厚、両面研磨)はストックがございます。

※ ストックは常に変化しております。お問い合わせください。

高抵抗シリコン素子はネットショップでも好評販売中!下記まで!

http://phluxi.thebase.in



Si-ingot

 THz用光学部品:"Tsurupica" (パックス社製品のご紹介)

概要

THzはまだまだ特殊な領域で、広く用いられている光学素子はまったく役に立ちません。パックス社のTHz波用素材"Tsurupica"は広いTHz波帯で透明であるばかりか、可視光に対しても透明、かつ屈折率が近いため、従来の材料と比較して、光学アライメントがはるかに容易です。

理化学研究所との共同開発により実現した高性能THz用透過材料です。

フラクシ製品にも搭載されております。

仕様

透過周波数領域;~12THz(右図参照)
屈折率:1.52 @THz(1~12THz)、633nm

安価で短納期の標準仕様からカスタムまで幅広く対応できます。ご相談ください。
製品の詳細はこちらのカタログパックス社ウェブサイトでご確認ください。


(※ 本製品はパックス社直販となりますが、弊社でもご相談をお受けいたします。)

Tsurupica transmission

 その他光学部品

レーザーやTHzに適用可能な光学部品の手配をお手伝いいたします。
レーザーやテラヘルツの光源製作、運用を検討されている方のご相談をお待ちいたしております。

・ポリエチレン、PTFE、ダイヤモンドなど、THz波透過素材
・上記素材を用いた加工品(球面・非球面レンズ、プリズム、ウィンドウ、その他特殊形状品)
・上記光学素子を組み込んだフランジ、プリズムアレイモジュールなど複合加工品
・放物面ミラー(THz用)
・メタルメッシュリフレクター
・ファイバレーザー用アクティブ素子、パッシブ素子
・固体レーザー用アクティブ・パッシブ素子類
・レーザー制御機器類
・測定機器類
・その他紫外〜赤外までを含んだあらゆる複合光学系

お客様が調達に困っているあらゆる光学素子、測定機器、その他ハードソフト類全般について、フラクシのレーザー・テラヘルツを知り尽くした現役技術者が、

全世界のメーカー、販売業者から探索、厳選してご提案いたします。あらゆる部品を使いこなしているユーザーにしかわからないノウハウがあります。

 その他機器

下記についてはすでに販売中です。詳細はお問い合わせください。

・THz波長板
THzの周波数域で有効な波長板を販売しております。

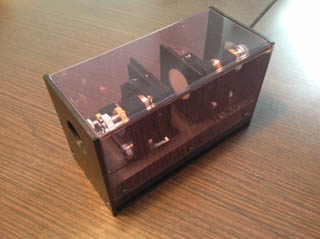

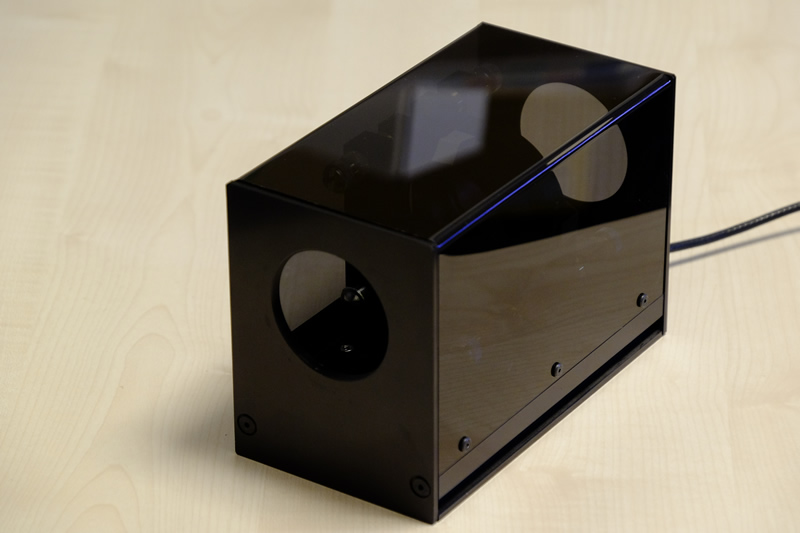

・THzスキャニングファブリーペロー干渉計

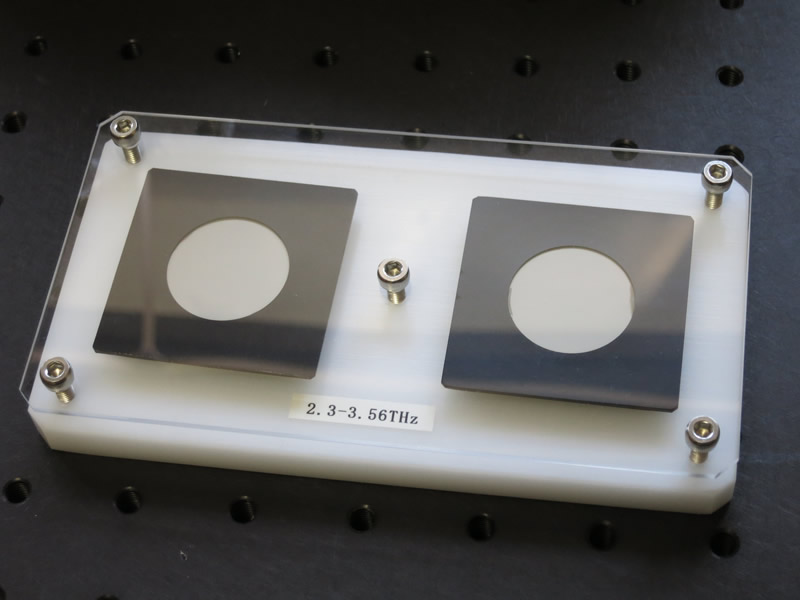

THz用高フィネスリフレクターペアを使ったスキャニングファブリーペロー干渉計です。

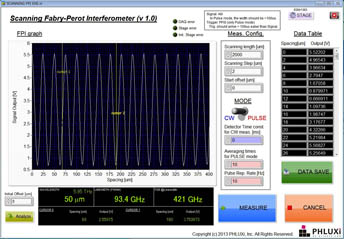

周波数域と、必要なフィネスを指定いただき、カスタムで製作いたします。簡単計測可能なソフトウェアが付属します。

CompactFPIFPI

→ PDFカタログダウンロード


・シュリーレンイメージング装置
屈折率揺らぎをコントラストイメージとして取り出す装置です。流体の揺らぎ現象などを画像化するのに有効です。
高輝度LD照明と高精度な放物面鏡を搭載しており、小型で安価ながら本格的なイメージングを可能にしています。
お手持ちのCCDまたはCMOSカメラにより画像のデータ化ができます。

また、ご希望により新規開発も承ります。

・自動制御機器類
・周辺光学系設計・機械設計、製作

 ご相談 / 受託・共同開発

概要

私どもの「経験」を買ってください。THz波光源を含むコヒーレント光源、光源を用いた装置応用、装置に適用する部品に関するアドバイスなど、光源をとりまく全般に関わるご相談を承ります。また受託開発もお引き受けいたします。

公的予算へのアプライ、共同開発業務も承ります。予算申請に付随する提案書や報告書類の分担も問題なしです。

詳しくはServiceページをご覧ください。

下記のようなご相談をいただいています

・自社のサンプルにTHz波を照射した効果を確かめたいが、適した光源を提案してもらえるか?それを製作してもらうことはできるか?
→ できます。知識も実績もたっぷりです。

・自社製品の評価装置を考えているが、THz波が使えないか?使えるとするとどのような構成にすればいいか?

・医療用の全く新しい光源が必要なのだが、最適な光源を作るためのアプローチとしてどのようなことを検討すればよいかアドバイスはもらえるか?そのような特別なレーザーを作ってもらうことはできるか?
・既存のレーザーシステムを部分的に改良したい。
→ できます。実用的な固体、ファイバレーザーに関する技術を総合的に網羅しているので、偏らない提案をできるのが強みです。

・スペクトル幅を測定する装置が欲しい。市販品には仕様を満たすものが見当たらないので、開発して欲しい、または自社開発にあたってアドバイスが欲しい。
→ レーザーに関わる技術、知識は測定や評価にももちろん使えます。

・共同開発に参画して欲しい。
→ プロジェクトの経験も豊富ですので、プロジェクトの趣旨、事務処理のやり方、共同開発を行う他者のご都合などにきっちり配慮した作業分担をお引き受けいたします。
